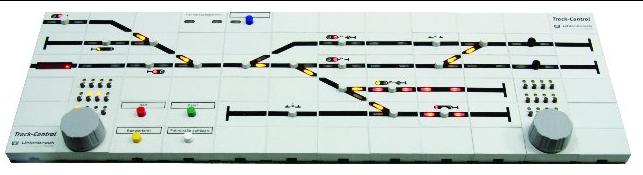

Das Gleisbildstellwerk
Track-Control
- Einfacher Zusammenbau durch Stecksystem
- Rahmenloser Tischaufbau, nur 12 mm Höhe
- Schaltet digitalisierte Weichen, Signale, Entkuppler usw.
- Anzeige der Stellung der Weichen und Signale
- Aufruf von Fahrstraßen über Start-Ziel Tasten
- Ausleuchten von Fahrstraßen
- Anzeige der Gleisbesetztmeldung
- Steuerung von mehrbegriffigen Signalen über Hilfstasten
- Zum Anschluss an alle Digitalzentralen mit LocoNet-Anschluss, z.B. DAISY, Intellibox und baugleiche Geräte
- Steuerung von Loks durch einfügbaren Regler
- Segmentgröße 40 x 25 x 12 mm
- Betrieb auch ohne Digitalzentrale mit Analog-Schaltmodulen möglich.
-
Der Anschluss an das LocoNet erfolgt über das Einspeisemodul
69060 .Mit den Weichenplatinen
69220 werden alle waagerechte Weichen- und Kreuzungsvariationen betrieben.
Mit den Signalplatinen
69230 werden waagerechte Signale in Fahrtrichtung rechts oder links betrieben.
Wenn man Fahrstraßen stellen möchte, benötigt man den Fahrstraßenspeicher
69240.Bei der Nutzung von MarCo oder LISSY kann man die Loknummer mit der Zugnummernanzeige
69250 anzeigen.Das 3-Tastenmodul
69260 ist eine günstigere Möglichkeit einfache Schaltaktionen auszuführen.Der Fahrregler
69300 belegt 3 Felder des GBS.Die waagerechte elektrische Verbindung zwischen den Platinen erfolgt durch Vebindungsplatinen mit (
69214 ) oder ohne ( 69212 ) Ausleuchtung.Die senkrechte elektrische Verbindung erfolgt durch Kreuz - Verbindungsplatinen
69210 mit Ausleuchtung.Exklusiv bei uns erhalten Sie auch günstigere Kreuz - und " T " - Verbindungsplatinen ohne Ausleuchtung.
-
Die Preisliste zu den hier gezeigten Komponenten finden Sie > Hier <
Gerne stellen wir Ihnen komplette Stellpulte nach Ihren Plänen zusammen. ( Oder planen Ihnen diese. )
Die Lieferung erfolgt dann ohne einzelne Verpackungen mit einem Preisnachlass, wie bei den Sets.
Sets :
|
Art.-Nr. |
.Bezeichnung |
|
69000 |
.Basis - Set |
|
MBF 6901 |
.Basis - Set "Spezial" |
|
69002 |
.Basis - Set Linksverkehr |
|
69010 |
.Erweiterungs - Set |
|
MBF 6911 |
.Erweiterungs-Set "Spezial" |
|
69012 |
.Erweiterungs - Set Linksverkehr |
|
69020 |
.9 - Tasten - Stellpult |
|
69030 |
.Basis - Set Analog |
|
MBF 6931 |
.Basis - Set Analog "Spezial" |
Bei den "Spezial"-Sets handelt es sich um leicht verbesserte Versionen ( mit mehr Inhalt ).
Für ein Stellpult mit 4 x 8 Feldern erhalten Sie 32 Kunststoffsegmente ( statt 30 ).
Statt 4 Kreuzverbinderplatinen mit Ausleuchtung und 2 Verbindungsplatinen erhalten Sie
4 Kreuzverbinderplatinen ohne Ausleuchtung und 4 Verbindungsplatinen.
Zusätzlich können Sie über das Verhältnis zwischen Weichen- und Signalplatinen entscheiden.
